Teile für eine schwere Selbstbaumontierung

Vor vielen Jahren begann ich mit Unterstützung eines Freundes, die Teile für eine Montierung anzufertigen. Als Vorlage diente seine Montierung, die einen sehr schweren, 'klassischen' 250mm-Cassegrain trug.
Alle Teile wurden in der Werkstatt des Physikalischen Instituts der TH (heute TU) Darmstadt angefertigt. Besonders beim Schneckenrad wurde extremer Aufwand getrieben, ein möglichst genaues Schneckengetriebe zu fräsen. Nach Aussagen des Werkstattleiters steht die Genauigkeit der einer geschliffenen Version in nichts nach.

Wie bei so vielen Projekten ist die Montierung nie fertig geworden und statt dessen steht heute eine gekaufte Montierung in der Sternwarte.

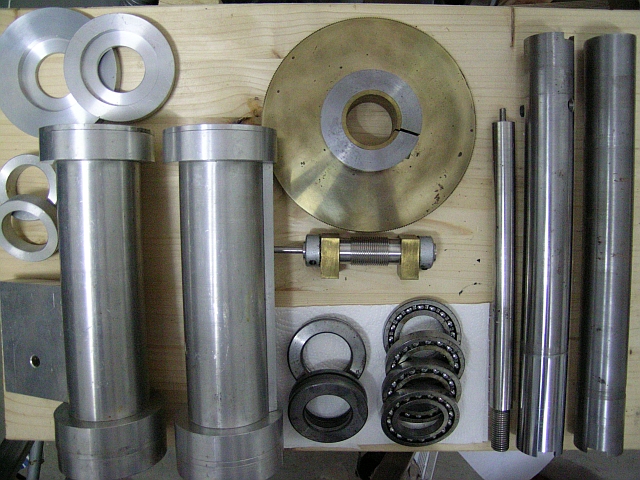

Aus diesem Grund verkaufe ich die vorhandenen Einzelteile (Abnahme nur als Ganzes):

• ø 40 mm-Hohlachsen, Stahl, Wandstärke 4 mm, mit Passungen für die Kugellagersitze und einem geschliffenen Sitz für das Schneckenrad an der Rektaszensionsachse

• je ein RA- und Deklinationsachsengehäuse aus Aluminium mit Lagersitzen, Rektaszensionsgehäuse mit Rohling für Polhöhenwiege.

• passend dazu 2 Drucklager SKF 208 und 4 einreihige Rillenkugellager SKF 16008
• 2 Stellringe aus Aluminium, ø 59 x 40 x 15 mm, für die Fixierung der Achsen

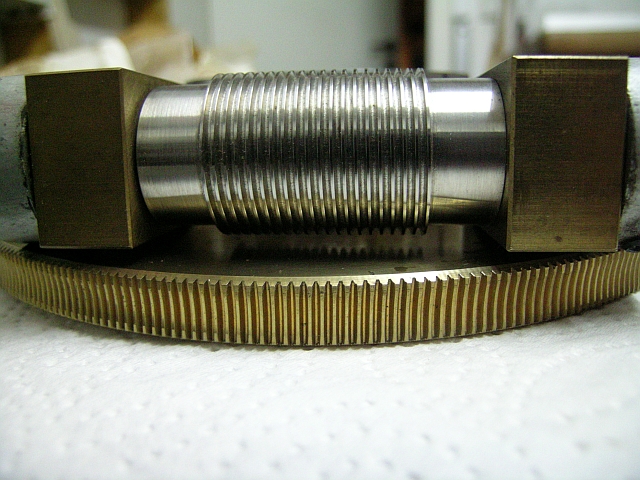

• Schneckenrad ø 180 mm (360 Zähne), Dicke 10 mm, aus Messing
• passende Schnecke aus VA, aus einem Stück gefertigt, Modul 0.5,  ø 25 mm x 110 mm Länge,  Lagerzapfen ø 16 mm,
  Getriebeanschlußwelle  ø 6 mm x 25 mm Länge
• mit 2 Messinggleitlagerblöcken (geriebene Bohrungen) 25 x 34 x 15 mm mit Stellringen

• Radialklemmungsbuchse (auf Schneckenrad zentriert, verstiftet und überdreht) mit Klemmkörper. Die Verstiftung umgeht Verspannungsprobleme im Schneckenradkörper, die beim üblichen Hartverlöteten der Buchse auftreten können
• 1 Gegengewichtsstange aus VA, ø 20 x 400 mm mit je einem M16 x 40 und M6 x 10 Außengewinde an den Enden

• 2 Teilkreiskörper, Aluminium


Gesamtgewicht ca. 15 kg.

Für eine komplette Montierung fehlen die Teile für eine Polhöhenwiege, der Flansch der Deklinationsachse und der Deklinationsfeintrieb.
Alle Teile technisch in Ordnung, vereinzelt Korrosionspuren

Preisvorstellung 700€ - so viel kostet in der Regel bereits ein vergleichbares Schneckenradgetriebe alleine ;-)
Abholung (Raum Mainz) oder Verpackung/Versand auf Kosten des Käufers

Fragen? Email bitte an                            schmitt-.thomas(AT)web.de            (AT)   durch @ ersetzen
